การเคลือบแบบนำไฟฟ้าบนพลาสติก: คู่มือเชิงปฏิบัติเกี่ยวกับวัสดุ การยึดเกาะ และการทดสอบ

พลาสติกเป็นวัสดุที่นักออกแบบส่วนใหญ่เข้าถึงเมื่อพวกเขาต้องการสิ่งที่เบา ทนทาน และราคาไม่แพงในการขึ้นรูป และโดยธรรมชาติแล้ว พลาสติกยังเป็นฉนวนอีกด้วย ประจุไฟฟ้าสถิตจะรวมตัวกันบนพื้นผิว ฝุ่นเกาะอยู่ และการรบกวนทางแม่เหล็กไฟฟ้าจะทะลุผ่านกรอบพลาสติกราวกับว่าไม่มีผนังอยู่ตรงนั้น การเคลือบแบบนำไฟฟ้าบนพลาสติกเป็นคำตอบตามปกติ แต่จะทำงานได้ดีก็ต่อเมื่อเลือกสำหรับโพลีเมอร์ที่อยู่ด้านล่าง แทนที่จะเลือกค่าการนำไฟฟ้าที่พิมพ์บนแผ่นข้อมูล

หลังจากกว่าทศวรรษของการพัฒนาของเหลวไอออนิกและสารเติมแต่งเชิงหน้าที่สำหรับการใช้งานด้านโพลีเมอร์และอิเล็กทรอนิกส์ เราได้เฝ้าดูรูปแบบเดียวกันซ้ำๆ: เคมีไม่ค่อยเป็นจุดอ่อน การยึดเกาะ การปรับสภาพ การควบคุมการแห้งตัว และวิธีที่ชิ้นส่วนที่เคลือบถูกต่อลงดินในที่สุด จะเป็นตัวตัดสินว่าโครงการจะดำเนินต่อไปในภาคสนามหรือไม่

เหตุใดการเคลือบพลาสติกแบบนำไฟฟ้าจึงคุ้มค่ากับความพยายาม

สำหรับชิ้นส่วนที่เป็นโลหะ ค่าการนำไฟฟ้าเป็นคุณสมบัติของวัสดุเทกอง บนชิ้นส่วนพลาสติก มีบางสิ่งเพิ่มเข้ามาบนพื้นผิว และความแตกต่างนั้นทำให้งานวิศวกรรมทั้งหมดเปลี่ยนไป ข้อกำหนดสามประการขับเคลื่อนโครงการส่วนใหญ่:

• การควบคุมแบบคงที่ การจัดการถาด เทปสำรอง และฟิล์มบรรจุภัณฑ์จำเป็นต้องมีเส้นทางที่มีการควบคุมลงกราวด์ ดังนั้นประจุจึงไม่สะสมและปล่อยออกสู่อุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน
• การป้องกันแม่เหล็กไฟฟ้า ชั้นสื่อกระแสไฟฟ้าบนตัวเครื่องช่วยลดสัญญาณรบกวนที่เคลื่อนที่เข้าและออกจากตัวเครื่อง ซึ่งเป็นเหตุผลว่าทำไมพลาสติกเคลือบจึงยังคงพบเห็นได้ทั่วไปในเครื่องมือวัดและฮาร์ดแวร์การสื่อสาร
• วงจรการทำงาน สวิตช์เมมเบรน พื้นผิวสัมผัส และเสาอากาศที่พิมพ์ออกมาใช้หมึกนำไฟฟ้าเพื่อส่งกระแสขนาดเล็กผ่านแผ่นฟิล์มยืดหยุ่น

โดยทั่วไปประสิทธิภาพจะแสดงเป็นความต้านทานพื้นผิวเป็นโอห์มต่อตารางเมตร: ประมาณ 10 ⁴ ถึง 10 ⁶ โอห์ม/ตร.ม. เป็นสื่อกระแสไฟฟ้า 10 ⁶ ถึง 10 ⁹ กระจายและ 10 ⁹ ถึง 10 ¹² ป้องกันไฟฟ้าสถิตในขณะที่การป้องกันมักจะเรียกร้องให้ 10 ⁰ ถึง 10 ² โอห์ม/ตร.ม. การรู้ว่าผลิตภัณฑ์ของคุณต้องการสายรัดแบบใดช่วยประหยัดเงินได้จริง เนื่องจากการเคลือบที่เติมคาร์บอนมักจะทำหน้าที่ได้ในระดับเงินด้วยต้นทุนเพียงเล็กน้อย

การเคลือบแบบนำไฟฟ้าทำงานอย่างไรกับโพลีเมอร์

สารเคลือบคือฟิล์มบางๆ ไม่ใช่แผ่นโลหะ มันเป็นสารยึดเกาะ ซึ่งมักจะเป็นอะคริลิก อีพอกซี โพลียูรีเทน หรือเรซินสูตรน้ำ ซึ่งทำหน้าที่บรรทุกบางสิ่งที่นำไฟฟ้า

ระบบที่ใช้ฟิลเลอร์

คาร์บอนแบล็ค กราไฟต์ เกล็ดเงิน นิกเกิล และทองแดงเคลือบเงิน ล้วนทำงานในลักษณะเดียวกัน โดยเหนือการรับน้ำหนักบางอย่าง อนุภาคจะสัมผัสกันและก่อตัวเป็นเครือข่ายผ่านฟิล์มแห้ง เมื่อต่ำกว่าเกณฑ์ดังกล่าว ความต้านทานจะเพิ่มขึ้นอย่างสูง ซึ่งเป็นเหตุผลว่าทำไมการเติมฟิลเลอร์ เวลาในการผสม ความหนาของฟิล์ม และกำหนดเวลาการแข็งตัวจึงมีความสำคัญมาก ฟิล์มที่เติมน้อยเกินไปหรือพ่นไม่สม่ำเสมอสามารถอ่านค่าเมกะโอห์มได้ โดยที่ข้อกำหนดระบุค่าเป็นกิโลโอห์ม

ระบบไอออนิกและสื่อนำไฟฟ้าภายใน

ของเหลวไอออนิก เกลือควอเทอร์นารีแอมโมเนียม และเคมีที่เกี่ยวข้องจะเคลื่อนไอออนมากกว่าอิเล็กตรอน ทำให้การกระจายตัวขึ้นอยู่กับความชื้นอย่างอ่อนโยน ซึ่งเหมาะกับฟิล์มป้องกันไฟฟ้าสถิต โพลีเมอร์นำไฟฟ้า เช่น PEDOT:PSS ก่อตัวเป็นแกนหลักที่เชื่อมต่อกันซึ่งมีอิเล็กตรอนและสามารถเคลือบบางพอที่จะคงความใสของแสงได้ ทั้งสองเส้นทางดึงดูดใจที่ความโปร่งใส ความยืดหยุ่น หรือการโหลดอนุภาคต่ำ และทั้งสองเส้นทางต้องการการควบคุมความชื้นที่เข้มงวดกว่าฟิล์มที่เติมโลหะ

เปรียบเทียบเส้นทางการเคลือบทั่วไป

ถือว่าตัวเลขด้านล่างเป็นจุดเริ่มต้นสำหรับการทดลองของคุณเอง แทนที่จะเป็นค่าที่รับประกัน

การยึดเกาะคือจุดที่โครงการส่วนใหญ่ล้มเหลว

พลาสติกไม่ใช่โลหะ โพลีโพรพีลีนและโพลีเอทิลีนที่ไม่ผ่านการบำบัดจะมีพลังงานพื้นผิวอยู่ใกล้ 30 mN/m ในขณะที่สารยึดเกาะที่เคลือบส่วนใหญ่ต้องการซับสเตรตที่สูงกว่าประมาณ 38 ถึง 42 mN/m ก่อนที่จะเปียกและติดกันอย่างเหมาะสม ABS โพลีคาร์บอเนต และโพลีเอไมด์เป็นมิตรกว่า แต่ยังคงมีสารช่วยถอดแม่พิมพ์ ฝุ่น และการปนเปื้อนในการจัดการ

การปรับสภาพล่วงหน้าคือคำตอบในทางปฏิบัติ การบำบัดด้วยพลาสมาและโคโรนาจะเพิ่มพลังงานพื้นผิวและเพิ่มกลุ่มขั้ว การบำบัดด้วยเปลวไฟจะทำเช่นเดียวกันกับโพลิโอเลฟินส์หลายชนิด และไพรเมอร์จะทำหน้าที่ในกรณีที่ไม่มีอุปกรณ์ เคลือบภายในหน้าต่างเปิดใช้งาน เนื่องจากพื้นผิวที่ผ่านการบำบัดจะคลายตัวกลับสู่สภาพเดิมภายในไม่กี่ชั่วโมงหรือหลายวัน

โหมดความล้มเหลวอีกสองโหมดสมควรได้รับความสนใจ การเคลือบที่ใช้ตัวทำละลายสามารถผสมโพลีคาร์บอเนตที่ทำให้เกิดรอยแตกร้าวได้ ดังนั้นการเลือกใช้ตัวทำละลายจึงจำเป็นต้องทดสอบกับชิ้นส่วนจริง และระบบการอบด้วยความร้อนสามารถทำให้การขึ้นรูปผนังบางบิดเบี้ยวได้ ซึ่งเป็นเหตุผลว่าทำไมจึงมักเลือกใช้การเคลือบที่อุณหภูมิต่ำและบ่มด้วยรังสียูวีสำหรับ PVC และ PET

ลำดับการใช้งานจริง

การเปลี่ยนจากตัวอย่างไปสู่การผลิต คำสั่งซื้อนี้ช่วยลดความประหลาดใจให้เหลือน้อยที่สุด

1. ยืนยันเกรดโพลีเมอร์และวัดพลังงานพื้นผิวก่อนสั่งการเคลือบใดๆ
2. ทำความสะอาดชิ้นส่วนเพื่อขจัดคราบเชื้อรา น้ำมัน และฝุ่น จากนั้นจึงหยิบจับชิ้นส่วนเหล่านั้นด้วยถุงมือ
3. ปรับสภาพล่วงหน้าด้วยพลาสมา โคโรนา หรือเปลวไฟ แล้วบันทึกพารามิเตอร์เพื่อให้สามารถทำซ้ำได้
4. ช่องเปิดของขั้วต่อหน้ากาก ขันสกรูและหน้าสัมผัสสายดิน และตรวจสอบว่าการกำบังรอดพ้นจากละอองน้ำ
5. ใช้กระดาษเคลือบบางและเหลื่อมกันในระยะห่างที่สม่ำเสมอ แทนที่จะใช้กระดาษหนาชั้นเดียว
6. แก้ไขตามระบบสารยึดเกาะ เนื่องจากค่าการนำไฟฟ้าในฟิล์มที่ใช้สารตัวเติมมักจะดีขึ้นเมื่อฟิล์มแห้ง
7. ทดสอบความต้านทาน การยึดเกาะ และความหนาของชิ้นส่วนการผลิตชิ้นแรกก่อนรันแบทช์
8. กำหนดทางเดินกราวด์ให้กับชิ้นส่วนที่มีฉนวนหุ้มทุกชิ้น เนื่องจากฟิล์มนำไฟฟ้าแบบไม่มีกราวด์ทำหน้าที่ได้น้อยมาก

สิ่งที่ต้องวัดก่อนที่คุณจะขยายขนาด

ง่ายต่อการวัดค่าการนำไฟฟ้าบนตัวอย่างสดและหยุดอยู่แค่นั้น การทราบว่าการเคลือบมีพฤติกรรมอย่างไรในการให้บริการจะมีประโยชน์มากกว่า

• ความต้านทานพื้นผิว วัดที่อุณหภูมิและความชื้นที่ควบคุมด้วยโพรบแบบขนาน บนชิ้นส่วนต่างๆ ไม่ใช่แค่บนคูปองแบบแบนเท่านั้น
• การยึดเกาะโดยใช้การทดสอบเทป cross-hatch บนพื้นผิวที่เคลือบและบนขอบที่ตัดหลังจากการเคลือบ
• ความหนาของฟิล์มแห้งถูกติดตามทั่วทั้งชิ้นส่วน เพื่อจับทั้งมุมที่หนาและช่องบาง
• ความชื้นและวงจรความร้อน ซึ่งทำให้ระบบไอออนิกสัมผัสกับความชื้น และระบบตัวเติมเพื่อเชื่อมต่อกับความเครียด
• การทดสอบการเสียดสีและการดัดงอของฟิล์มที่จะถูกหยิบจับ ทำให้เกิดแผล หรืองอระหว่างการประกอบ
• ประสิทธิภาพการป้องกันบนตัวเครื่องที่ประกอบขึ้น เนื่องจากตะเข็บ ช่องว่าง และจุดยึดที่ไม่เคลือบจะจำกัดประสิทธิภาพบ่อยกว่าตัวฟิล์ม

การจับคู่เส้นทางไปยังส่วน

ตัวเลือกที่เหมาะสมมักจะไม่ขึ้นอยู่กับเรขาคณิตและสิ่งแวดล้อม แผงและถาดขนาดใหญ่ที่เรียบง่ายเหมาะกับการเคลือบที่เต็มไปด้วยคาร์บอนซึ่งพ่นได้เร็ว ตัวเรือนที่มีร่องลึกและโครงภายในอาจต้องใช้ตัวเติมที่เป็นสื่อกระแสไฟฟ้าในเรซินหรือกระบวนการสุญญากาศ เนื่องจากปืนสเปรย์ไม่สามารถเข้าถึงได้ทุกที่ หน้าต่างโปร่งใสชี้ไปที่โพลีเมอร์นำไฟฟ้าหรือระบบป้องกันไฟฟ้าสถิตย์ไอออนิกที่มีความชัดเจน และชิ้นส่วนที่สัมผัสกับตัวทำละลายหรือสเปรย์เกลือจำเป็นต้องมีพฤติกรรมการกัดกร่อนของระบบที่เติมโลหะโดยได้รับการตรวจสอบตั้งแต่เนิ่นๆ ไม่ใช่ล่าช้า

ต้นทุนอยู่ในการสนทนาเดียวกัน ต้นทุนรวมต่อชิ้นส่วนที่ยอมรับได้นั้นเป็นการเปรียบเทียบที่ตรงไปตรงมามากกว่าราคาต่อลิตรของการเคลือบ

เมื่อผสมบีทส์โค้ตติ้ง

ไม่ใช่ทุกปัญหาไฟฟ้าสถิตที่จำเป็นต้องมีขั้นตอนการเคลือบ สารเคมีป้องกันไฟฟ้าสถิตสามารถผสมลงในเรซินได้ ดังนั้นการขึ้นรูปที่เสร็จแล้วจะกระจายประจุออกไปโดยไม่ต้องดำเนินการขั้นที่สอง วิธีการดังกล่าวเข้าถึงพื้นผิวภายใน สามารถคงไว้ซึ่งการทำความสะอาดและการจัดการ และขจัดสิ่งปิดบังทั้งหมด ซึ่งเป็นเหตุผลว่าทำไมจึงเป็นที่นิยมสำหรับกล่องโท้ท ฟิล์ม และแม่พิมพ์ที่ซับซ้อน

หากคุณกำลังชั่งน้ำหนักเส้นทางนี้ ภาพรวมของเรา สารป้องกันไฟฟ้าสถิตสำหรับพลาสติก สิ่งทอ อุปกรณ์อิเล็กทรอนิกส์ และเทป อธิบายว่าสารเติมแต่งแบบผสมเข้ามาแทนที่จุดใด และจุดใดที่สารเคลือบยังทำงานได้ดีกว่า

ข้อเสียคือความเข้ากันได้และความคงทน สารเติมแต่งจะต้องกระจายตัวอย่างหมดจด ต้องไม่เปลี่ยนสีหรือทำให้โพลีเมอร์เปราะ และต้องคงอยู่ในชิ้นส่วนแทนที่จะเคลื่อนตัวไปที่พื้นผิวและถูออก

การเลือกเคมีที่อยู่เบื้องหลังสารเติมแต่ง

ของเหลวไอออนิกเป็นชุดเครื่องมือที่ใช้งานได้จริงในที่นี้ เนื่องจากไอออนบวกและไอออนสามารถเลือกได้เกือบจะแยกกัน ตัวอย่างเช่น ไอออนบวกควอเทอร์นารีแอมโมเนียมที่จับคู่กับไอออนที่มีฟลูออริเนต จะให้เกลือที่ไม่ระเหยและมีความเสถียรทางความร้อน ซึ่งผสมเข้ากับโพลีเมอร์หรือสารเคลือบโดยไม่มีกลิ่นและการระเหยของสารลดแรงตึงผิวป้องกันไฟฟ้าสถิตแบบทั่วไป

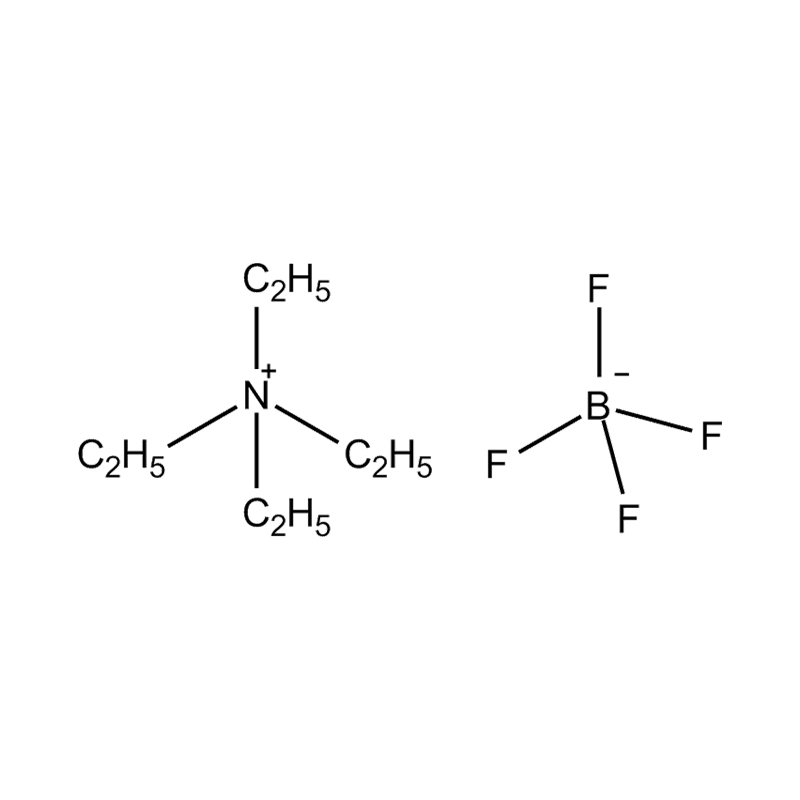

Tetraethylammonium Tetrafluoroborate ควอเตอร์นารีแอมโมเนียมไอออนิกของเหลว ความบริสุทธิ์ 99% tetraethylammonium tetrafluoroborate, CAS 429-06-1, ของเหลวไอออนิกแอมโมเนียมควอเทอร์นารีสำหรับการเร่งปฏิกิริยา อิเล็กโทรไลต์ และการใช้สารเติมแต่งทางอุตสาหกรรม ดูผลิตภัณฑ์ →

โครงสร้างยังควบคุมรายละเอียดด้วย สายโซ่อัลคิลที่ยาวขึ้นและแอนไอออนที่มีขนาดใหญ่กว่ามีแนวโน้มที่จะทำให้ฟิล์มนิ่มลงและการเคลื่อนที่ของไอออนจะช้าลง ในขณะที่ไอออนที่มีขั้วขนาดเล็กกว่าและมีมากขึ้นจะเพิ่มความไวต่อการนำไฟฟ้าและความชื้น ของเหลวไอออนิกที่มีไฮดรอกซิลและอีเทอร์มักถูกเลือกโดยที่ความเข้ากันได้กับโพลาร์เรซินหรือสารเคลือบที่มีน้ำเป็นส่วนประกอบหลัก กำหนดแถบความต้านทาน อุณหภูมิในการประมวลผล และระบบการทำความสะอาดก่อน จากนั้นจึงปล่อยให้เคมีเป็นไปตาม

ในสูตรการเคลือบและฟิล์ม สารเติมแต่งไอออนิกมักจะเป็นเพียงส่วนเล็กๆ ของส่วนผสม ซึ่งมักจะอยู่ที่ประมาณหนึ่งถึงห้าเปอร์เซ็นต์ของน้ำหนักฟิล์มแห้ง โดยจะปรับขึ้นไปจนกว่าจะถึงค่าความต้านทานเป้าหมายเท่านั้น

การรักษาโครงการให้เป็นไปตามแผน

การเคลือบแบบนำไฟฟ้าบนพลาสติกเป็นระบบมากกว่าผลิตภัณฑ์ โพลีเมอร์ การปรับสภาพ เคมี การบำบัด และการต่อสายดิน ล้วนต้องสอดคล้องกัน และจุดอ่อนในสิ่งใดสิ่งหนึ่งก็แสดงออกมาว่าเป็นความล้มเหลวในภาคสนาม

ระเบียบวินัยที่ใช้ได้ผลนั้นไม่สวยงาม: วัดพลังงานพื้นผิวก่อนเลือกการเคลือบ ทดสอบการยึดเกาะก่อนขยายขนาด และตรวจสอบประสิทธิภาพหลังจากความชื้นและการหมุนเวียนของความร้อน แทนที่จะตรวจสอบเฉพาะในวันที่สร้างชิ้นส่วนเท่านั้น

หากคุณต้องการหารือเกี่ยวกับซับสเตรต เป้าหมายความต้านทาน หรือเคมีเติมแต่งที่เฉพาะเจาะจง ทีมเทคนิคของเรายินดีให้ความช่วยเหลือ .
