อะไรคือการใช้ทางอุตสาหกรรมและการวิจัยที่สำคัญที่สุดของ 1-Ethyl-3-methylimidazolium Bis (fluorosulfonyl) imide?

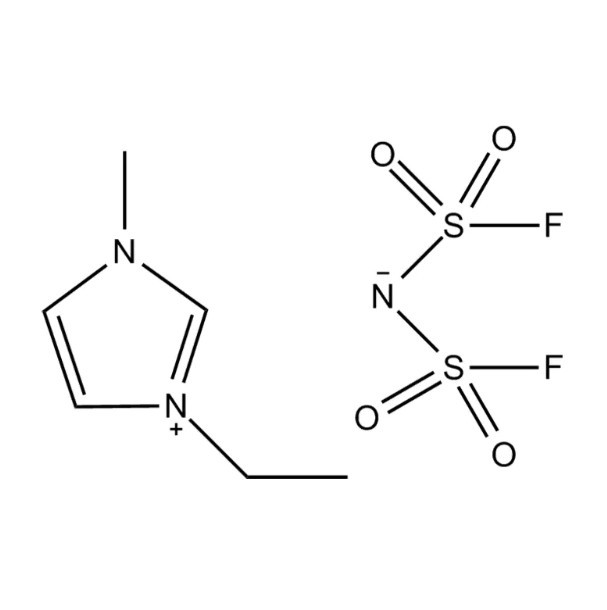

1-เอทิล-3-เมทิลอิมิดาโซเลียม บิส(ฟลูออโรซัลโฟนิล)อิไมด์ — โดยทั่วไปเรียกโดยย่อว่า [EMIM][FSI] — เป็นของเหลวไอออนิกที่ดึงดูดความสนใจทางวิทยาศาสตร์และอุตสาหกรรมอย่างเข้มข้นในช่วงสองทศวรรษที่ผ่านมา ของเหลวไอออนิกคือเกลือที่มีอยู่ในรูปของเหลวที่อุณหภูมิห้องหรือใกล้อุณหภูมิห้อง และ [EMIM][FSI] มีความโดดเด่นในกลุ่มผลิตภัณฑ์กว้างๆ นี้เนื่องจากคุณสมบัติที่ผสมผสานกันอย่างโดดเด่น: ความหนืดต่ำมาก หน้าต่างเสถียรภาพไฟฟ้าเคมีกว้าง ค่าการนำไฟฟ้าไอออนิกสูง ความดันไอเล็กน้อย และเสถียรภาพทางความร้อนที่ดี คุณลักษณะเหล่านี้ทำให้เป็นหนึ่งในของเหลวไอออนิกที่มีประโยชน์หลากหลายและใช้งานได้จริงมากที่สุด โดยมีการใช้งานที่ครอบคลุมตั้งแต่การเก็บพลังงาน การสังเคราะห์เคมีไฟฟ้า วิทยาศาสตร์การหล่อลื่น และการวิจัยวัสดุขั้นสูง

คุณสมบัติทางกายภาพและเคมีหลักที่ช่วยให้สามารถใช้งานได้

การทำความเข้าใจว่าเหตุใด [EMIM][FSI] จึงถูกนำมาใช้กันอย่างแพร่หลาย จำเป็นต้องมีภาพที่ชัดเจนว่าอะไรที่ทำให้มีความโดดเด่นทางกายภาพและทางเคมี แอนไอออนบิส(ฟลูออโรซัลโฟนิล)อิไมด์ — หรือเขียนว่า FSI⁻ — เป็นไอออนประจุลบที่มีการประสานงานอย่างอ่อนและมีการแยกส่วนสูงซึ่งมีอันตรกิริยากับอิมิดาโซเลียมไอออนบวกอย่างหลวมๆ เท่านั้น การจับคู่ไอออนที่อ่อนแอนี้เป็นสาเหตุของความหนืดต่ำอย่างน่าทึ่งของสารประกอบเมื่อเปรียบเทียบกับของเหลวไอออนิกอื่นๆ ที่ 25°C [EMIM][FSI] มีความหนืดไดนามิกประมาณ 18–22 mPa·s ซึ่งต่ำพอที่จะทำให้ไอออนเคลื่อนที่ได้อย่างเหมาะสมโดยไม่ต้องมีอุณหภูมิสูงขึ้น

ค่าการนำไฟฟ้าไอออนิกที่อุณหภูมิห้องอยู่ในช่วง 14–18 มิลลิซีเมนส์/ซม ในบรรดาของเหลวไอออนิกบริสุทธิ์ที่ได้รับการบันทึกไว้สูงสุด นี่เป็นผลโดยตรงจากความหนืดต่ำและความหนาแน่นประจุสูงของประจุลบ FSI⁻ หน้าต่างไฟฟ้าเคมี — ช่วงแรงดันไฟฟ้าที่สารประกอบไม่ออกซิไดซ์หรือรีดิวซ์ — ครอบคลุมประมาณ 4.5 ถึง 5.5 V ขึ้นอยู่กับวัสดุอิเล็กโทรดและสภาวะการวัด หน้าต่างกว้างๆ นี้เป็นสิ่งที่ทำให้ [EMIM][FSI] น่าดึงดูดใจในฐานะตัวกลางอิเล็กโทรไลต์สำหรับการใช้งานเคมีไฟฟ้าแรงสูง จุดหลอมเหลวของมันต่ำกว่า 0°C มาก (ค่าที่รายงานอยู่ในช่วงตั้งแต่ -18°C ถึง -22°C) ซึ่งหมายความว่ามันยังคงเป็นของเหลวตลอดช่วงอุณหภูมิการทำงานส่วนใหญ่ที่เกี่ยวข้องกับอุปกรณ์ในโลกแห่งความเป็นจริง

อิเล็กโทรไลต์ในแบตเตอรี่ลิเธียมไอออนและแบตเตอรี่เจเนอเรชั่นถัดไป

การใช้งานที่สำคัญที่สุดในเชิงพาณิชย์ของ [EMIM] [FSI] คือส่วนประกอบอิเล็กโทรไลต์ในระบบแบตเตอรี่แบบชาร์จไฟได้ แบตเตอรี่ลิเธียมไอออนทั่วไปใช้อิเล็กโทรไลต์คาร์บอเนตอินทรีย์ ได้แก่ เอทิลีนคาร์บอเนต ไดเมทิลคาร์บอเนต และสารประกอบที่เกี่ยวข้อง ซึ่งเป็นสารไวไฟและมีแนวโน้มที่จะสลายตัวที่อุณหภูมิสูงหรือหลังการใช้เซลล์ในทางที่ผิด ของเหลวไอออนิกเป็นทางเลือกที่ไม่ติดไฟและเสถียรทางความร้อน และ [EMIM][FSI] เป็นหนึ่งในตัวเลือกที่เหมาะสมที่สุด เนื่องจากมีความหนืดต่ำทำให้ลิเธียมไอออนสามารถเคลื่อนที่ผ่านอิเล็กโทรไลต์ในอัตราเร็วเพียงพอสำหรับวงจรประจุและคายประจุในทางปฏิบัติ

ในการวิจัยแบตเตอรี่ลิเธียม โดยทั่วไป [EMIM][FSI] จะถูกใช้เป็นตัวทำละลายหลัก โดยเกลือลิเธียม ซึ่งโดยทั่วไปคือลิเธียม บิส(ฟลูออโรซัลโฟนิล)อิไมด์ (LiFSI) — ถูกละลายที่ความเข้มข้นระหว่าง 0.5 M ถึง 3.2 M ที่ความเข้มข้นของเกลือลิเธียมสูง อิเล็กโทรไลต์จะก่อตัวเป็นอิเล็กโทรไลต์ของเหลวไอออนิก "เข้มข้นเฉพาะจุด" พร้อมความเข้ากันได้ที่ดีขึ้นกับกราไฟท์แอโนด ซึ่งมิฉะนั้นจะถูกขัดผิวด้วยอิมิดาโซเลียม ไอออนบวก การศึกษาได้แสดงให้เห็นถึงการหมุนเวียนที่เสถียรของกราไฟท์/LiFePO₄ และกราไฟท์/NMC เต็มเซลล์โดยใช้อิเล็กโทรไลต์ที่มี [EMIM][FSI] ที่อุณหภูมิตั้งแต่ −20°C ถึง 60°C ซึ่งมีประสิทธิภาพเหนือกว่าอิเล็กโทรไลต์คาร์บอเนตที่ทั้งสองขั้วสุดขั้วของช่วงนี้

การใช้งานแบตเตอรี่โซเดียม-ไอออนและโพแทสเซียม-ไอออน

นอกเหนือจากลิเธียมแล้ว [EMIM] [FSI] กำลังถูกตรวจสอบอย่างจริงจังในฐานะตัวกลางอิเล็กโทรไลต์สำหรับแบตเตอรี่โซเดียมไอออนและโพแทสเซียมไอออน ซึ่งเป็นเคมีหลังลิเธียมสองชนิดที่ได้รับการพัฒนาให้เป็นทางเลือกที่มีต้นทุนต่ำกว่าสำหรับการจัดเก็บพลังงานแบบอยู่กับที่ เกลือโซเดียมและโพแทสเซียมของไอออน FSI⁻ ละลายได้ง่ายใน [EMIM][FSI] และผลลัพธ์ของอิเล็กโทรไลต์จะช่วยสนับสนุนการชุบและการลอกโลหะเหล่านี้แบบพลิกกลับได้ในสภาวะที่ยากต่อการบรรลุในตัวทำละลายคาร์บอเนตหรืออีเทอร์มาตรฐาน ลักษณะที่ไม่ติดไฟของอิเล็กโทรไลต์เหลวไอออนิกมีความน่าสนใจเป็นพิเศษสำหรับการจัดเก็บแบบอยู่กับที่ขนาดใหญ่ ซึ่งความปลอดภัยจากอัคคีภัยเป็นข้อจำกัดในการออกแบบหลัก

ซุปเปอร์คาปาซิเตอร์และอิเล็กโทรไลต์ตัวเก็บประจุไฟฟ้าเคมี

ตัวเก็บประจุแบบสองชั้นเคมีไฟฟ้า (EDLC) หรือที่เรียกกันทั่วไปว่าซุปเปอร์คาปาซิเตอร์หรืออัลตร้าคาปาซิเตอร์ กักเก็บพลังงานโดยการดูดซับไอออนที่พื้นผิวของอิเล็กโทรดคาร์บอนที่มีพื้นที่ผิวสูง ความหนาแน่นของพลังงานสูงสุดที่ทำได้ในสเกล EDLC จะเป็นกำลังสองของแรงดันไฟฟ้าที่ใช้งาน ซึ่งหมายความว่าการขยายหน้าต่างแรงดันไฟฟ้าจะคูณพลังงานที่เก็บไว้ต่อมวลหน่วยโดยตรง อิเล็กโทรไลต์ที่เป็นน้ำจะจำกัดการทำงานของ EDLC ไว้ที่ประมาณ 1 V ในขณะที่อิเล็กโทรไลต์อินทรีย์จะขยายเป็นประมาณ 2.7 V [EMIM][FSI] โดยมีหน้าต่างไฟฟ้าเคมีเกิน 4 V ในเซลล์อิเล็กโทรดคาร์บอน ช่วยให้อุปกรณ์ EDLC ทำงานที่ 3.5 โวลต์หรือสูงกว่า ความหนาแน่นของพลังงานที่ทำได้เกือบสองเท่าเมื่อเทียบกับอิเล็กโทรไลต์อินทรีย์ที่มีอะซิโตไนไตรล์

ความหนืดต่ำของ [EMIM][FSI] มีความสำคัญในบริบทนี้ เนื่องจากช่วยให้ไอออนสามารถเจาะเข้าไปในรูพรุนแคบของถ่านกัมมันต์และวัสดุอิเล็กโทรดคาร์บอนที่ได้มาจากคาร์ไบด์ได้อย่างมีประสิทธิภาพ แม้ในอุณหภูมิแวดล้อมต่ำกว่า กลุ่มวิจัยได้สาธิตเซลล์ EDLC ที่ใช้ [EMIM] [FSI] ซึ่งมีค่าพลังงานจำเพาะเกิน 40 Wh/kg ที่ระดับอุปกรณ์ ซึ่งเป็นเกณฑ์มาตรฐานที่เข้าใกล้ช่วงประสิทธิภาพที่ต่ำกว่าของแบตเตอรี่ตะกั่วกรด ขณะเดียวกันก็รักษาความหนาแน่นของพลังงานและข้อดีของอายุการใช้งานของวงจรการจัดเก็บข้อมูลแบบตัวเก็บประจุ

การชุบด้วยไฟฟ้าของโลหะและสารกึ่งตัวนำ

การชุบด้วยไฟฟ้า — กระบวนการในการลดไอออนของโลหะจากสารละลายลงบนพื้นผิวอิเล็กโทรดเพื่อสร้างฟิล์มบางๆ หรือการเคลือบ — ถูกจำกัดอย่างรุนแรงในอิเล็กโทรไลต์ที่เป็นน้ำเนื่องจากอิเล็กโทรไลต์ของน้ำมีค่าต่ำกว่า 1.23 V โลหะหลายชนิดที่เป็นที่สนใจทางอุตสาหกรรม รวมถึงอะลูมิเนียม ไทเทเนียม ซิลิคอน เจอร์เมเนียม และโลหะทนไฟ เช่น แทนทาลัมและไนโอเบียม ไม่สามารถถูกวางด้วยอิเล็กโทรดจากน้ำได้เลย เนื่องจากศักยภาพในการลดของพวกมันอยู่ต่ำกว่าขีดจำกัดวิวัฒนาการของไฮโดรเจน [EMIM][FSI] ละลายเกลือสารตั้งต้นที่เหมาะสมสำหรับองค์ประกอบต่างๆ เหล่านี้ และจัดให้มีหน้าต่างเคมีไฟฟ้าที่จำเป็นในการลดเกลือเหล่านี้โดยไม่ต้องแข่งขันกับปฏิกิริยาการสลายตัวของอิเล็กโทรไลต์

การวางตำแหน่งอิเล็กโทรดอะลูมิเนียมจากอิเล็กโทรไลต์ที่ใช้ [EMIM][FSI] ซึ่งมีอะลูมิเนียมคลอไรด์ (AlCl₃) ได้รับการสาธิตที่อุณหภูมิห้องโดยมีประสิทธิภาพกระแสไฟที่ดีและสัณฐานวิทยาของฟิล์มที่ควบคุมได้ การเคลือบอะลูมิเนียมที่สะสมไว้แสดงให้เห็นถึงประสิทธิภาพในการใช้งานในการป้องกันการกัดกร่อน โดยที่การชุบโครเมตแบบน้ำหรือการชุบนิกเกิลแบบธรรมดากำลังถูกยุติลงด้วยเหตุผลด้านสิ่งแวดล้อม ฟิล์มบางของซิลิคอนและเจอร์เมเนียมที่สะสมจากอิเล็กโทรไลต์ที่ใช้ [EMIM] [FSI] ได้รับการสำรวจว่าเป็นวัสดุแอโนดสำหรับการใช้งานแบตเตอรี่ โดยที่เส้นทางการวางตำแหน่งอิเล็กโทรดเสนอทางเลือกแทนวิธีการสะสมสุญญากาศที่อุณหภูมิสูง

การสังเคราะห์สารกึ่งตัวนำและโครงสร้างนาโน

สภาพแวดล้อมการละลายที่เป็นเอกลักษณ์ของ [EMIM] [FSI] ยังช่วยให้สามารถสังเคราะห์โครงสร้างนาโนของเซมิคอนดักเตอร์ เช่น จุดควอนตัม เส้นลวดนาโน และฟิล์มบาง ด้วยสัณฐานวิทยาและองค์ประกอบที่ควบคุมได้ ของเหลวไอออนิกทำหน้าที่เป็นตัวทำละลาย สารควบคุมโครงสร้าง และตัวกลางเคมีไฟฟ้าไปพร้อมๆ กัน คอยนำทางการเกิดนิวเคลียสและการเติบโตของวัสดุที่สะสมผ่านโครงสร้างส่วนต่อประสานที่จัดระเบียบที่พื้นผิวอิเล็กโทรด เซมิคอนดักเตอร์แบบผสม เช่น CdTe และ Cu₂ZnSnS₄ (CZTS) ที่เกี่ยวข้องกับการผลิตเซลล์แสงอาทิตย์ ได้รับการสะสมจากอิเล็กโทรไลต์ที่มีพื้นฐานจาก [EMIM] [FSI] ซึ่งมีการควบคุมองค์ประกอบซึ่งไม่สามารถทำได้ง่ายในระบบน้ำ

ใช้เป็นตัวทำละลายและตัวกลางปฏิกิริยาในการสังเคราะห์ทางเคมี

ของเหลวไอออนิกได้รับการส่งเสริมให้เป็นทางเลือก "สีเขียว" แทนตัวทำละลายอินทรีย์ระเหยง่ายในการสังเคราะห์ทางเคมี เนื่องจากความดันไอเล็กน้อยของของเหลวจะช่วยลดการปล่อยตัวทำละลายระหว่างการทำปฏิกิริยา [EMIM][FSI] มีส่วนร่วมในพื้นที่การใช้งานนี้ โดยเฉพาะอย่างยิ่งสำหรับปฏิกิริยาที่ได้ประโยชน์จากคุณสมบัติการละลายจำเพาะ หรือในกรณีที่ความเสถียรทางเคมีไฟฟ้าทำให้สามารถใช้เป็นตัวทำละลายและอิเล็กโทรไลต์รวมสำหรับการสังเคราะห์ด้วยไฟฟ้า

การสังเคราะห์ด้วยไฟฟ้าแบบอินทรีย์โดยใช้ไฟฟ้าแทนที่จะเป็นสารเคมีออกซิแดนท์หรือรีดักแทนท์เพื่อขับเคลื่อนการเปลี่ยนแปลงของสารอินทรีย์ ถือเป็นประเด็นที่อุตสาหกรรมสนใจมากขึ้นในการผลิตตัวกลางทางเภสัชกรรมและสารเคมีชั้นดี [EMIM][FSI] ทำหน้าที่เป็นทั้งตัวทำละลายและอิเล็กโทรไลต์รองรับในปฏิกิริยาดังกล่าว โดยไม่จำเป็นต้องละลายเกลือแยกกันในตัวทำละลายอินทรีย์ และทำให้การแยกผลิตภัณฑ์ขั้นปลายทำได้ง่ายขึ้น ความหนืดต่ำเมื่อเทียบกับของเหลวไอออนิกอื่นๆ ช่วยปรับปรุงการเคลื่อนย้ายมวลภายในเครื่องปฏิกรณ์เคมีไฟฟ้า เพิ่มประสิทธิภาพในปัจจุบัน และลดเวลาในการทำปฏิกิริยา

ในการลดเคมีไฟฟ้าของ CO₂ ซึ่งเป็นปฏิกิริยาที่น่าสนใจอย่างมากในการแปลงคาร์บอนไดออกไซด์ที่จับได้ให้เป็นเชื้อเพลิงหรือสารเคมีที่มีประโยชน์ [EMIM][FSI] ได้รับการระบุว่าเป็นสื่อที่มีประสิทธิภาพสูง อิมิดาโซเลียมไอออนบวกมีส่วนร่วมอย่างแข็งขันในการรักษาเสถียรภาพของประจุลบอนุมูลอิสระของ CO₂ ซึ่งลดค่าศักย์ไฟฟ้าเกินที่จำเป็นสำหรับการลด CO₂ และปรับปรุงความสามารถในการคัดเลือกต่อคาร์บอนมอนอกไซด์หรือผลิตภัณฑ์ที่มีรูปแบบเมื่อเปรียบเทียบกับอิเล็กโทรไลต์ที่เป็นน้ำ

การหล่อลื่นและการใช้งานไตรโบโลยี

ความเสถียรทางความร้อน การไม่ระเหย และความสัมพันธ์ของพื้นผิวที่ปรับแต่งได้ของ [EMIM][FSI] ทำให้เป็นสารเติมแต่งหล่อลื่นที่มีประสิทธิภาพและเป็นสารหล่อลื่นเรียบร้อยสำหรับการใช้งานด้านไตรโบโลยีที่มีความต้องการสูง ต่างจากน้ำมันหล่อลื่นที่ใช้ปิโตรเลียมตรงที่จะไม่ระเหยภายใต้สภาวะสุญญากาศ ทำให้เหมาะสำหรับใช้ในกลไกอวกาศ ห้องสุญญากาศ และแบริ่งเครื่องมือความแม่นยำที่ต้องลดการปล่อยก๊าซให้เหลือน้อยที่สุด การศึกษาเกี่ยวกับ [EMIM][FSI] ในฐานะสารหล่อลื่นบนหน้าสัมผัสการเลื่อนระหว่างเหล็กกับเหล็ก แสดงให้เห็นว่าค่าสัมประสิทธิ์การเสียดสีและปริมาณการสึกหรอลดลงอย่างมีนัยสำคัญเมื่อเทียบกับพื้นผิวที่ไม่มีการหล่อลื่น และในการอ้างอิงถึงน้ำมันหล่อลื่นน้ำมันแร่

ประจุลบ FSI⁻ มีส่วนช่วยเพิ่มประสิทธิภาพด้านไทรโบโลยีโดยการสร้างไทรโบฟิล์มป้องกันบนพื้นผิวโลหะภายใต้สภาวะแรงเฉือน ปริมาณฟลูออรีนของไอออนมีบทบาทคล้ายคลึงกับปริมาณอนุภาค PTFE (โพลีเตตร้าฟลูออโรเอทิลีน) ในสูตรน้ำมันหล่อลื่นทั่วไป โดยให้คุณสมบัติทางเคมีของพื้นผิวพลังงานต่ำที่ช่วยลดการสึกหรอของกาว สำหรับอะลูมิเนียมอัลลอยด์และโลหะอ่อนที่ป้องกันได้ยากด้วยเคมีเติมซัลเฟอร์-ฟอสฟอรัส (ซึ่งสามารถกัดกร่อนพื้นผิวที่ไม่ใช่เหล็กได้) [EMIM][FSI] เสนอทางเลือกที่เข้ากันได้ทางเคมี

สรุปขอบเขตการใช้งานที่สำคัญ

ตารางด้านล่างรวมการใช้งานหลักของ [EMIM][FSI] ควบคู่ไปกับคุณสมบัติเฉพาะที่ทำให้เหมาะสมกับแต่ละโดเมนแอปพลิเคชัน

ข้อควรพิจารณาในการจัดการ ความปลอดภัย และการปฏิบัติ

แม้ว่า [EMIM][FSI] จะมีอันตรายน้อยกว่าตัวทำละลายอินทรีย์ระเหยง่ายที่มักใช้ทดแทน แต่ก็ไม่ได้ปราศจากข้อกำหนดในการจัดการ สารประกอบนี้ดูดความชื้นได้ โดยดูดซับน้ำจากอากาศโดยรอบ และน้ำที่ละลายจะส่งผลต่อหน้าต่างไฟฟ้าเคมี ความหนืด และสภาพการนำไฟฟ้า สำหรับการใช้งานเคมีไฟฟ้าที่ต้องการประสิทธิภาพที่ขีดจำกัดของหน้าต่างความเสถียร ควรทำให้ [EMIM][FSI] แห้งภายใต้สุญญากาศที่อุณหภูมิ 60–80°C พร้อมคนจนกว่าปริมาณน้ำจะต่ำกว่า 20 แผ่นต่อนาที ตามที่วัดโดยการไทเทรตแบบ Karl Fischer

• เก็บในภาชนะที่ปิดสนิทภายใต้บรรยากาศเฉื่อย (อาร์กอนหรือไนโตรเจน) เพื่อลดการดูดซึมความชื้น และป้องกันปฏิกิริยาใดๆ กับCO₂ ในชั้นบรรยากาศ ซึ่งสามารถเปลี่ยนแปลงองค์ประกอบของของเหลวไอออนิกในระยะเวลานาน
• หลีกเลี่ยงการสัมผัสผิวหนังเป็นเวลานาน — ในขณะที่ [EMIM][FSI] มีความเป็นพิษเฉียบพลันต่ำ ของเหลวไอออนิกในชั้นเรียนแสดงกิจกรรมทางชีวภาพในระดับเซลล์ และข้อมูลการสัมผัสสะสมยังคงถูกรวบรวมโดยนักวิจัยด้านอาชีวอนามัย
• หยิบจับเครื่องแก้วและอุปกรณ์ที่ใช้กับ [EMIM][FSI] อย่างระมัดระวัง เนื่องจากแรงตึงผิวที่ต่ำจะทำให้พื้นผิวเปียกอย่างรุนแรง และอาจเป็นเรื่องยากที่จะเอาออกทั้งหมดออกจากพื้นผิวที่มีรูพรุนหรือขรุขระโดยไม่ต้องล้างด้วยตัวทำละลายอย่างละเอียด
• การกำจัดควรเป็นไปตามข้อบังคับท้องถิ่นสำหรับสารเคมีที่ประกอบด้วยฟลูออรีน — ประจุลบ FSI⁻ มีหมู่ฟลูออโรซัลโฟนิลที่ก่อให้เกิดผลพลอยได้ที่มีฟลูออไรด์เมื่อเผา และไม่ควรกำจัดในแหล่งน้ำเสียมาตรฐานโดยไม่มีการบำบัดที่เหมาะสม

เนื่องจากการวิจัยเกี่ยวกับของเหลวไอออนิกยังคงเติบโตอย่างต่อเนื่อง และเส้นทางการขยายขนาดสำหรับการผลิต [EMIM][FSI] มีความคุ้มค่ามากขึ้น ช่องว่างระหว่างประสิทธิภาพของห้องปฏิบัติการและการใช้งานเชิงพาณิชย์ก็ปิดลงอย่างต่อเนื่อง การผสมผสานระหว่างความกว้างเคมีไฟฟ้า ความหนืดต่ำ และความทนทานต่อความร้อน ทำให้ผลิตภัณฑ์นี้เป็นหนึ่งในของเหลวไอออนิกที่เหมาะสมทางเทคนิคที่สุดสำหรับการเปลี่ยนจากการวิจัยเชิงวิชาการไปสู่การปฏิบัติงานทางอุตสาหกรรมในหลายภาคส่วน
